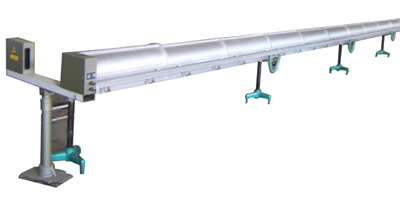

真空跑道

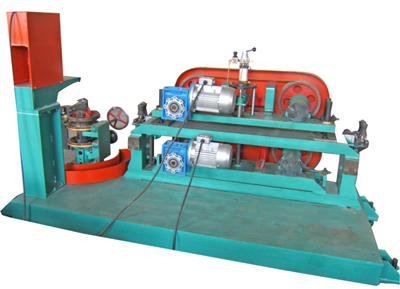

牽引機構

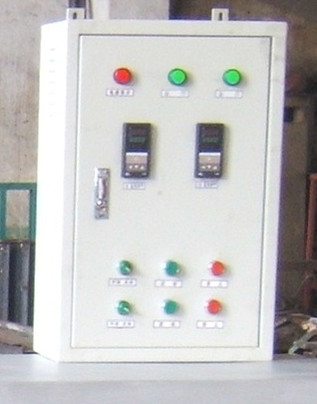

電氣節制箱

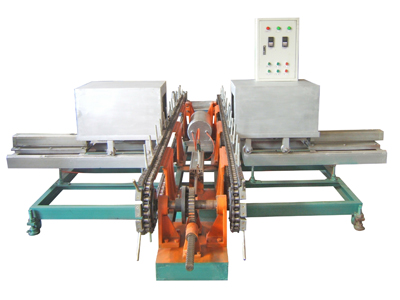

包裝機

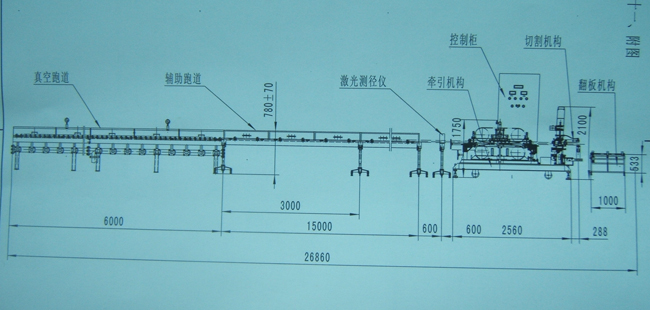

PLG型程度拉管機組
該設備共用于拉制藥用價值紙盒包裝窗戶窗夾絲窗玻璃管、電燈光用窗戶窗夾絲窗玻璃管、日能窗戶窗夾絲窗玻璃管、窗戶窗夾絲窗玻璃棒等。終端服務器聚眾國際性外的前進老一輩拉管技術，接受了保持豎直引下、層度牽引器機、定頻變頻調速、拒絕測徑、拒絕割孔、拒絕分選等主產地生產工藝。終端服務器組由真空泵車道、好處車道、牽引器機機、全自動切管機、翻板培訓機構、智能機械測控、電器吃妻上癮等形成。
首選性能指標
1. 拉制玻璃管規格：
網套直徑 Ф5～72mm
壁厚 0.5～2mm
長度 800～3000mm
2. 主動切割長度偏差 ±3mm
3. 拉管速率 20～50m/min
4. 牽引輪角度調劑規模 ±2°
5. 分選板翻動速率 120次/min
6. 激光測徑規模
單環路 Ф2～45mm
雙激光鐳雕機的光路 Ф44～120mm
7. 上壓輪壓力調理規模 0～0.3MPa
8. 電源（三相） 380V±10%
9. 功率 2.57KW
10. 氣源 0.3MPa
11. 水源 自來水
12. 牽引機形狀尺寸 2400x1200x1800mm
13. 牽引機分量 2000Kg
